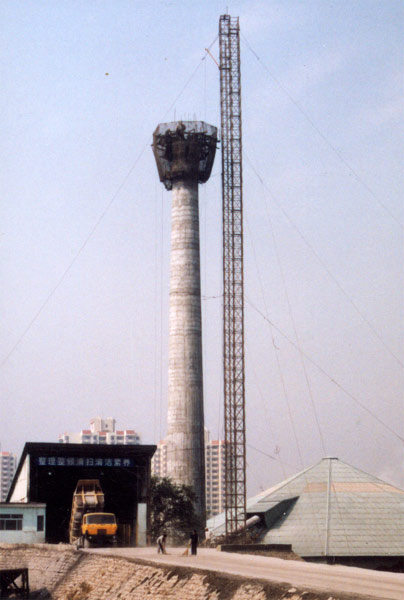

该工程按机头收尘烟囱结构图配合钢筋混凝土烟囱图集进行施工，图集号为99SG212（三），烟囱编号Y1354832B型，筒壁型号TB35—1，基础型号J35—13。筒壁底部外直径11.76m，顶部外直径5.76m，顶部内径2.5m，壁厚0.36～0.18m，筒壁收分坡度为0.045～0.02。烟囱顶部为倒锥收坡，内壁每10m设一道环形悬臂，外部在96m处设置钢平台一个，外设钢爬梯一座。
本烟囱基础为圆板式杯形基础，其混凝土强度等级为C25，基底标高为-4.0m，±0.000相当于绝对高程1670.4m，烟囱中心点座标为：
（X－2682484.45，Y－497930.05）。地基承载力为260Kpa。
内衬采用JNS型耐酸胶泥砌普通粘土耐火砖。隔热层材料采用厚度为100mm的憎水性水泥珍珠岩制品。
筒壁混凝土强度等级为C30，散水及地坪混凝土强度等级为C15，钢筋为Ⅱ级钢。
钢平台、钢梯等外露金属表面均刷耐酸漆，在烟囱上段标高90m以上的外表面，采用油漆刷成红白相间的标志环，环宽4m，上层钢平台以上刷红色（筒首花饰凹槽内刷白色）。
